Come progettare una serra di vetro ad alto paesaggio? Caso studio di una serra in vetro con altezza di 10 metri alla spalla
Le serre di vetro paesaggistiche si riferiscono a serre di vetro alte e grandi utilizzate per la visualizzazione del paesaggio, piantare piante paesaggistiche alte, ristoranti ecologici per il tempo libero, giardini botanici, centri di accoglienza del parco, ecc. Generalmente, questo tipo di serra di vetro richiede un'ampia campata, una grande baia, uno spazio elevato e grande lunghezza e larghezza. Pertanto, la struttura della serra in vetro e le esigenze di ventilazione e raffreddamento dello spazio interno sono molto elevate. Oggi condividerò con voi un'analisi del caso di una grande serra di vetro. Principalmente dalla topografia e dai materiali strutturali della serra per portarvi un'analisi.
1. Il cantiere e l'uso della serra di vetro paesaggistica Il cantiere della serra di vetro è Hubei, vicino all'area urbana. Il proprietario ha riservato uno spazio aperto al centro del suo giardino botanico per la serra paesaggistica in vetro, e la progettazione degli interni è per il paesaggio per il tempo libero. C'è anche un ristorante ecologico e un centro giochi. Il clima della città di Shiyan è caldo in estate e dura a lungo, quindi è particolarmente importante fare un buon lavoro di progettazione della ventilazione e del raffreddamento.
2. Il design delle dimensioni della serra di vetro è di 84 metri da est a ovest, 12 metri per campata è diviso in 7 campate, 128 metri da nord a sud e 8 metri per la baia, di cui 128 metri sono divisi in 64 metri nella zona sud e il terreno è alto 2 metri e il lato nord è alto 2 metri. Il terreno di 64-metri è corto di due metri. Tuttavia, poiché la nostra serra si trova in un luogo basso al centro dell'intero giardino botanico, affinché i turisti possano vedere la serra di vetro paesaggistica sulla montagna, è un intero effetto. Pertanto, l'altezza della colonna sul lato sud è di 10 metri, l'altezza della colonna sul lato nord è di 88 metri e la parte superiore della serra è alta 10 metri. Sembra piatto e dà uno straordinario effetto visivo.

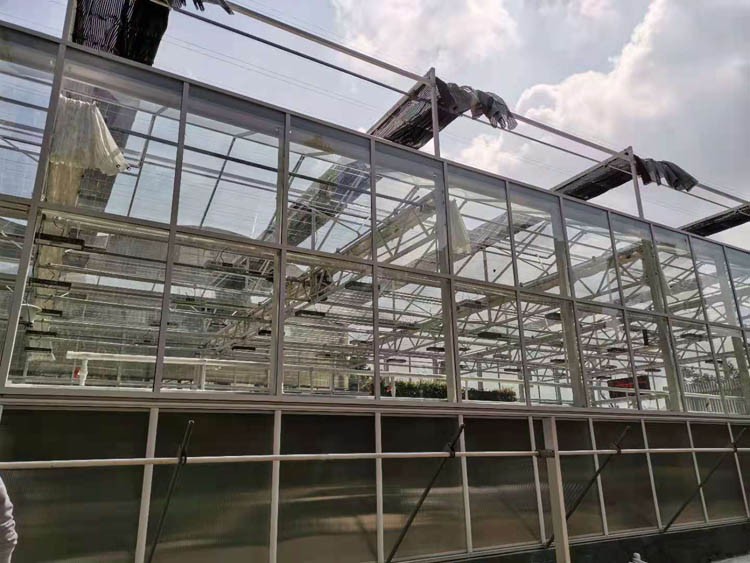

3. Sistema di serre in vetro paesaggistico e specifiche dei materiali La serra in vetro paesaggistica ha un sistema di ombreggiatura esterno, un sistema di ombreggiatura interno, un sistema di raffreddamento a cortina d'acqua con ventola, telaio in acciaio zincato a caldo, collegamento a bullone in loco, circondato da vetro temperato cavo blu Ford e copertura superiore con pannelli solari importati da SABIC. Tra questi, poiché la distanza est-ovest della serra è di 84 metri, che supera la distanza limite di raffreddamento della cortina d'acqua del ventilatore, abbiamo adottato il metodo di appendere la cortina d'acqua nel mezzo, installando ventilatori sulle pareti est e ovest, e ventilazione di picco sfalsata per il raffreddamento.
Le specifiche delle colonne della serra sono 200*200*5.0 tubi quadrati zincati a caldo, le capriate superiori e inferiori delle travi reticolari della serra sono 60*60* 2,5, lo spessore della grondaia della serra è 2,5 mm * 375, le travi di manutenzione circostanti sono 50 * 50 * 2,0 e le colonne parasole esterne della serra e la trave trasversale sono 50 * 50 * 2,0. Il vetro circostante è 5 più 9 più 5 temperato cavo a doppio strato e lo strato esterno è rivestito di blu Ford. Il materiale di copertura superiore è un pannello solare cavo importato da 8 mm, che è leggero, ad alto isolamento termico e fattore di sicurezza, ed è fissato da profili in alluminio.
